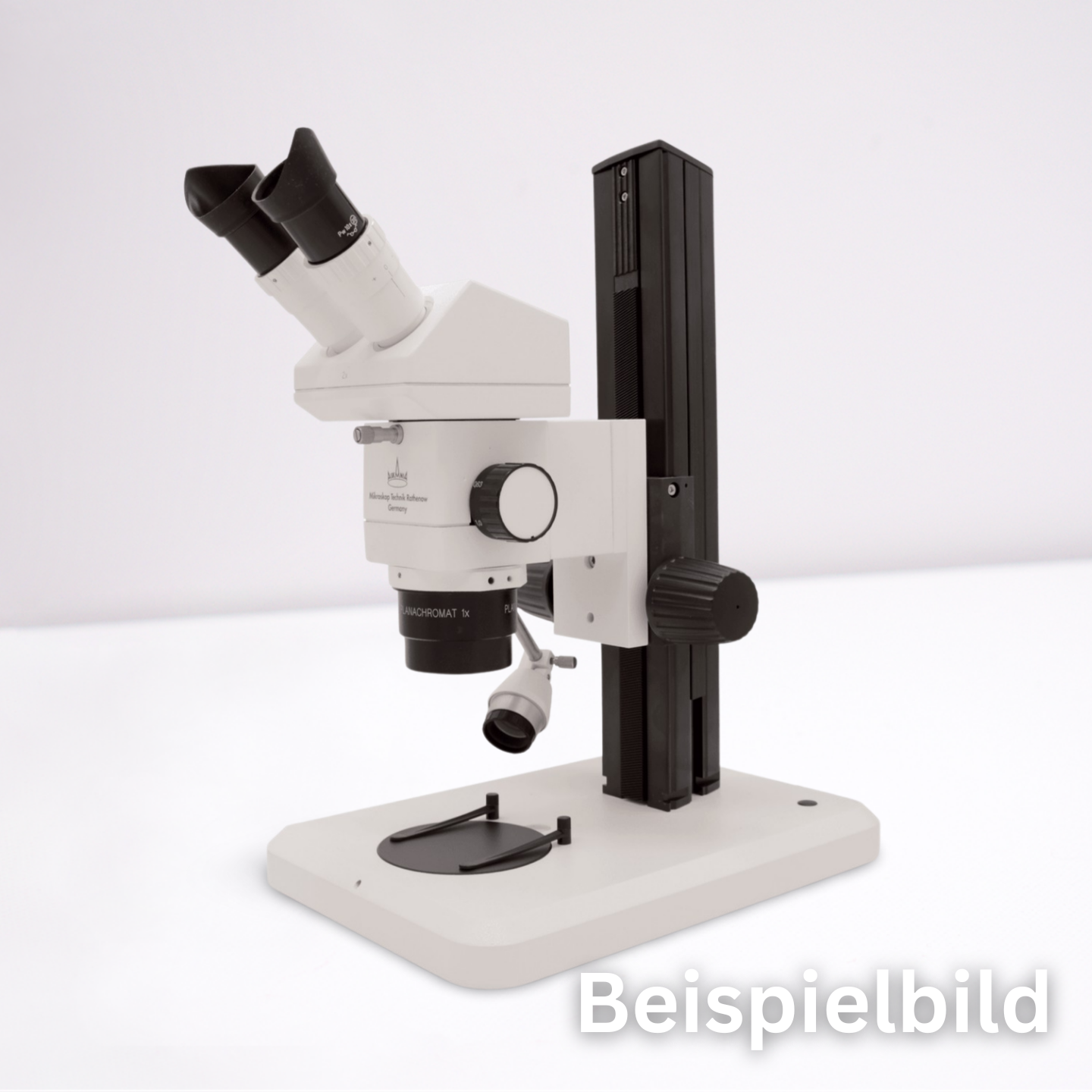

ASKANIA Stereomikroskop SMT mit koaxialer Beleuchtung

Das ASKANIA SMT mit koaxialer Beleuchtung ist die ideale Lösung für Anwendungen, bei denen tiefe Strukturen, Bohrungen, Steckverbinder oder engliegende Bauteile kontrastreich und schattenfrei ausgeleuchtet werden müssen. Durch die koaxiale Lichtführung wird das Licht nahezu senkrecht in den Strahlengang eingespiegelt – perfekt für komplexe Geometrien und stark reflektierende Oberflächen.

Das Mikroskop bietet fünf feste Vergrößerungsstufen 4x, 8x, 12,5x, 20x und 40x sowie einen großen Arbeitsabstand von ca. 180 mm. Der eingesetzte Planachromat 0,5x sorgt für maximale Objektfreiheit und ermöglicht das Arbeiten direkt am Bauteil. Das System liefert farbtreue, seitenrichtige und hoch kontrastreiche 3D-Bilder mit hoher Schärfentiefe – ideal für Fertigung, Elektronik, Verbinderanalyse, Mechanik und Qualitätssicherung.

Die koaxiale Beleuchtung wird durch eine leistungsstarke Kaltlichtquelle KL 1600 LED (oder neuer) und einen einarmigen, 1000 mm flexiblen Lichtleiter (Ø8 mm) realisiert. Die zusätzliche indirekte Auflichtbeleuchtung Ø70 erlaubt eine weiche, gleichmäßige Ausleuchtung für glänzende oder ballige Oberflächen.

Der Stereo-Einblicktubus 2x, die GF-PW 12,5x/20 Okulare und der Grob-Fokussiertrieb (50 mm) bieten eine ergonomische und stabile Handhabung. Das System steht auf dem stabilen Stativfuß A mit langer 600-mm-Säule, was besonders für große Werkstücke oder hohes Zubehör erforderlich ist.

Das modulare ASKANIA-System ermöglicht jederzeitige Erweiterung – etwa mit Vorsatzlinsen, Ringlichtern, TV-/Fotoadaptern, Messtischen oder Spezialtuben.
