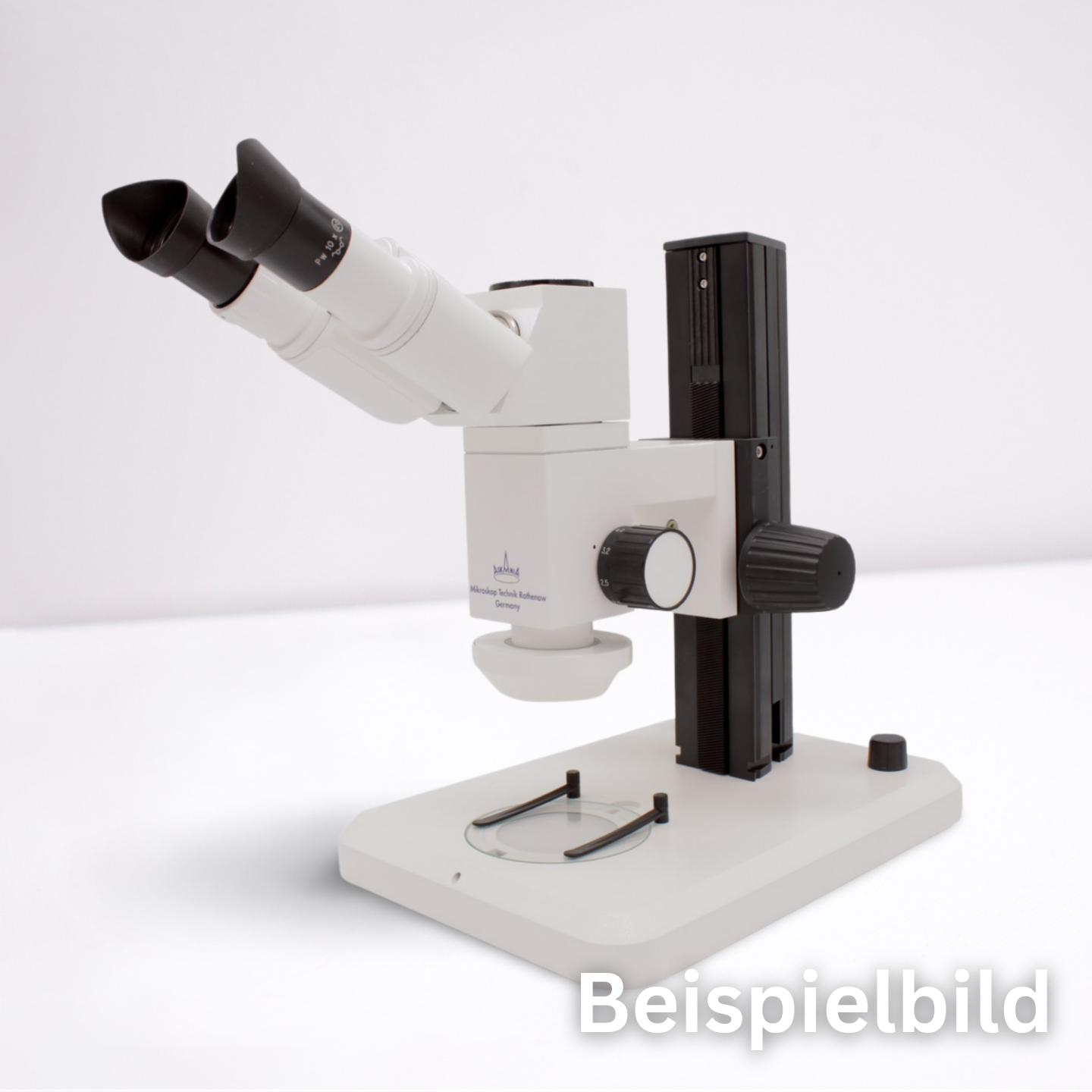

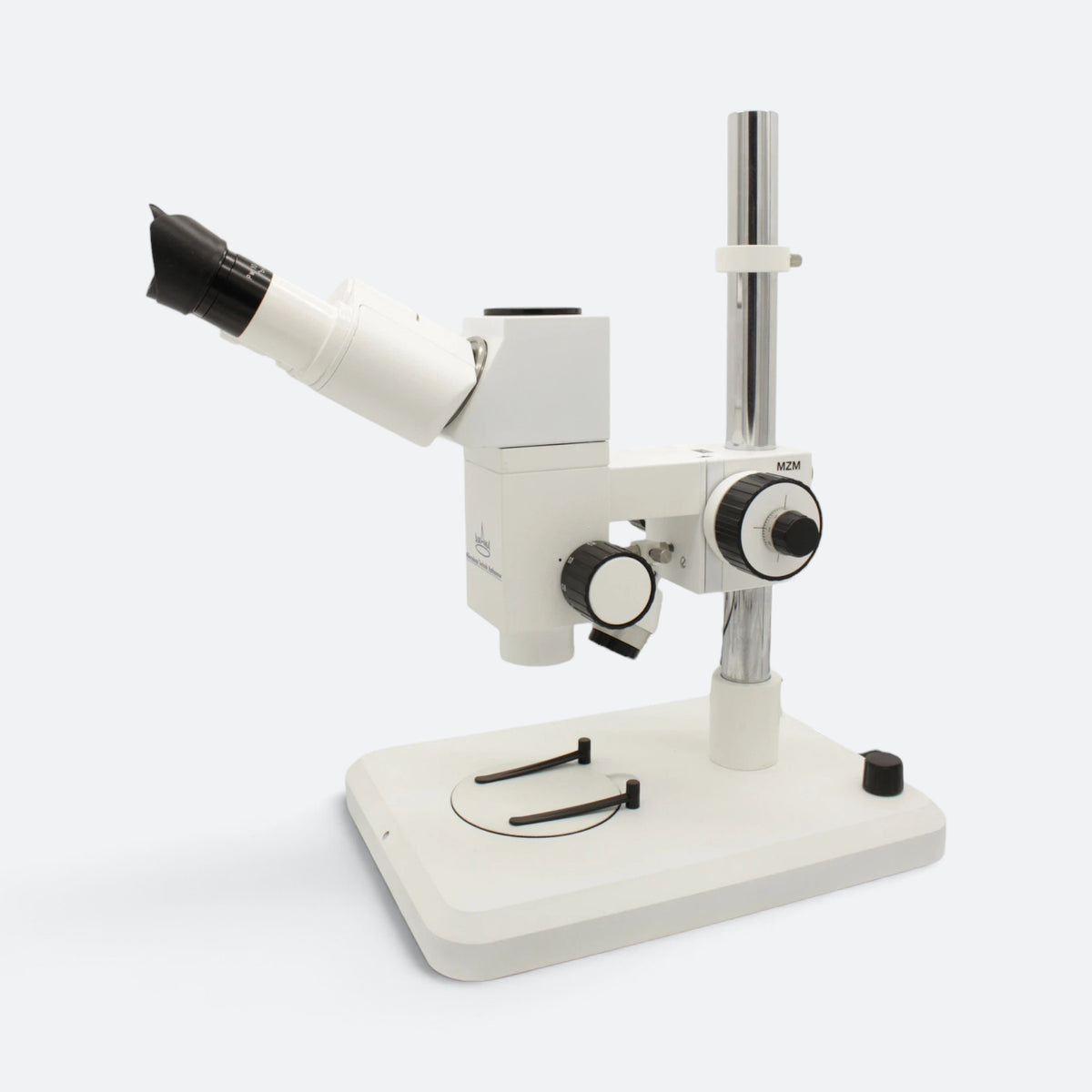

ASKANIA MZM - Standardkonfiguration

Das ASKANIA MZM ist ein Makro-Zoom-Mikroskop mit exakt senkrechtem Strahlengang und großem Arbeitsabstand, ideal für industrielle Prüfaufgaben, Messtechnik und optische Inspektionen. Der modulare Aufbau ermöglicht eine flexible Anpassung an unterschiedliche Anwendungen durch wechselbare Vorsatzlinsen, Beleuchtungen, Kamerasysteme und Stativvarianten.

– Optische Eigenschaften
– Zoomfaktor 5:1 (stufenlos)
– Vergrößerungsbereich 8x–40x in Standardkonfiguration
– Objektfeldbereich 25 mm – 5 mm
– Senkrechter Strahlengang für verzerrungsfreie Messung
– Hoher Arbeitsabstand 71 mm für komfortables Arbeiten an Bauteilen
– Pupillendistanz 52–78 mm, Fehlsichtigkeitsausgleich ±5 dpt

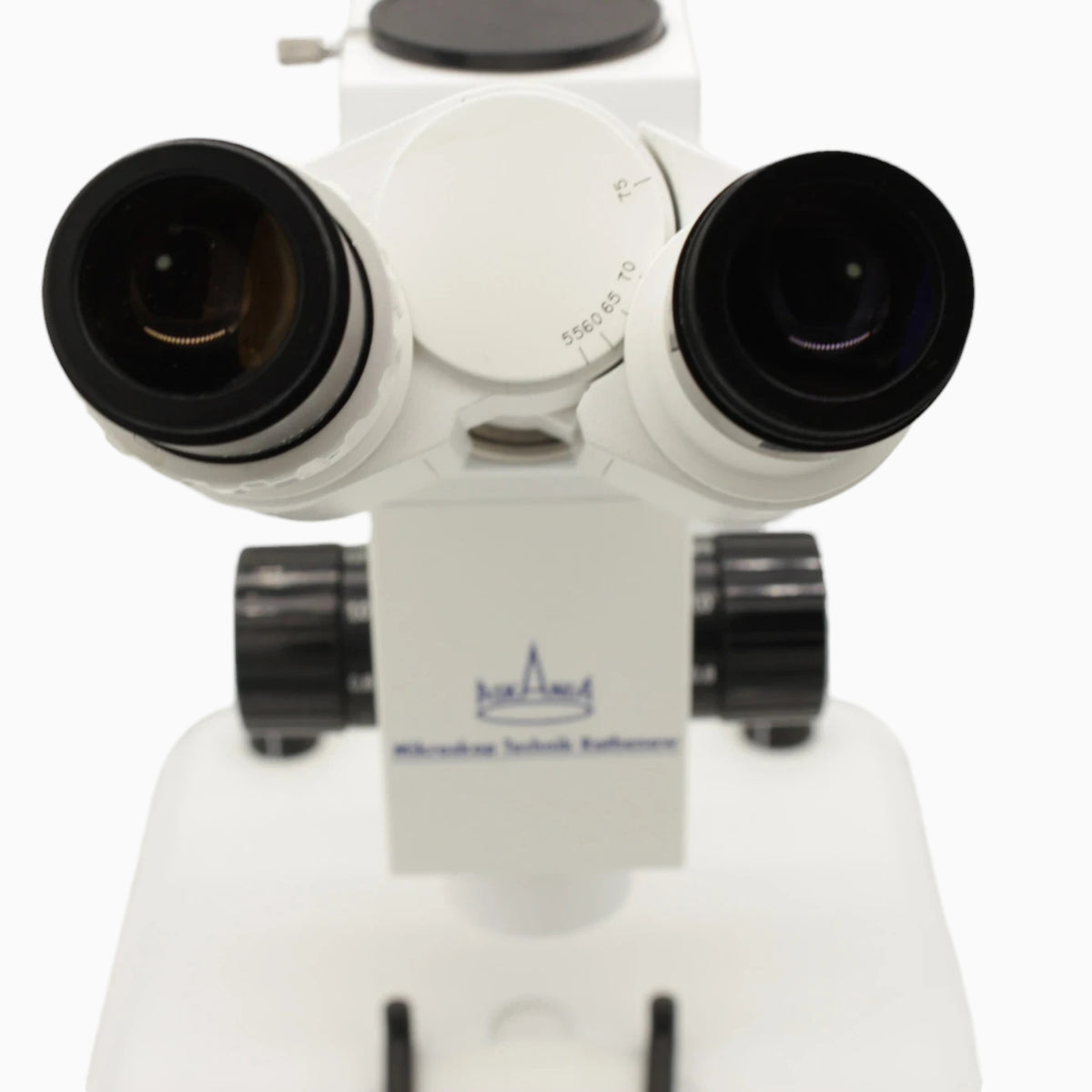

– Tuben & Okulare

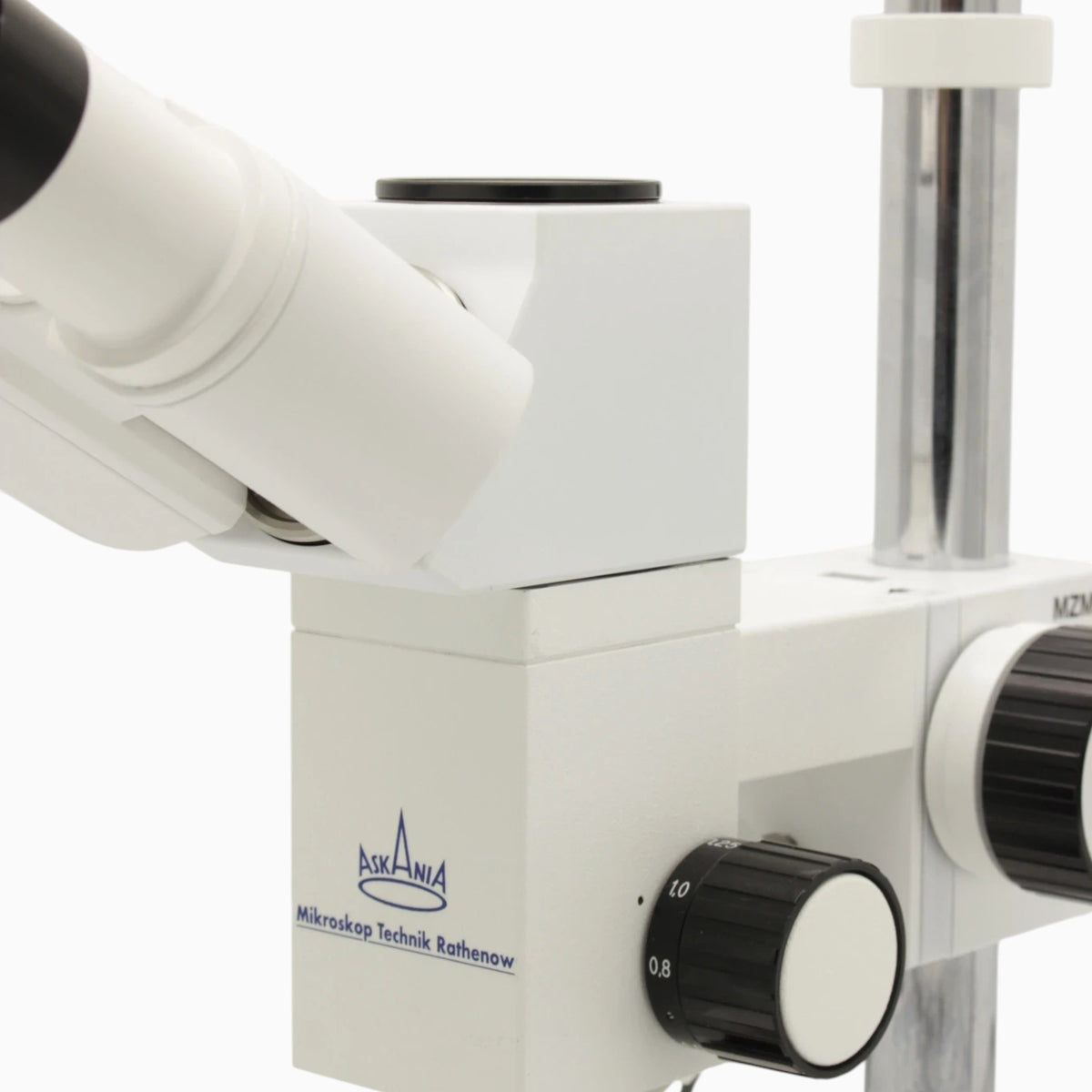

– Trinokularer Foto-/TV-Tubus (30°, 50:50 Aufteilung)

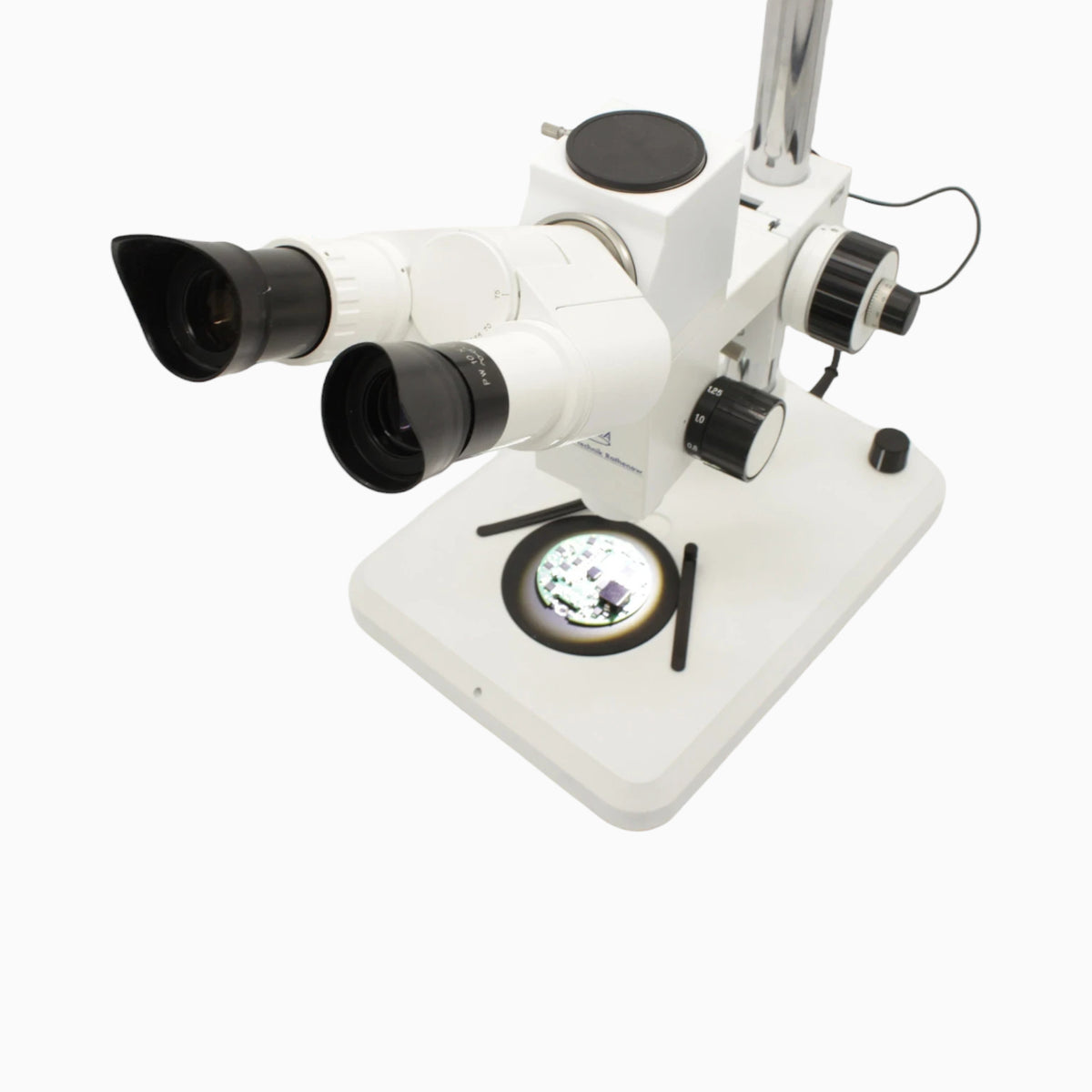

– Binokulartubus 30/120

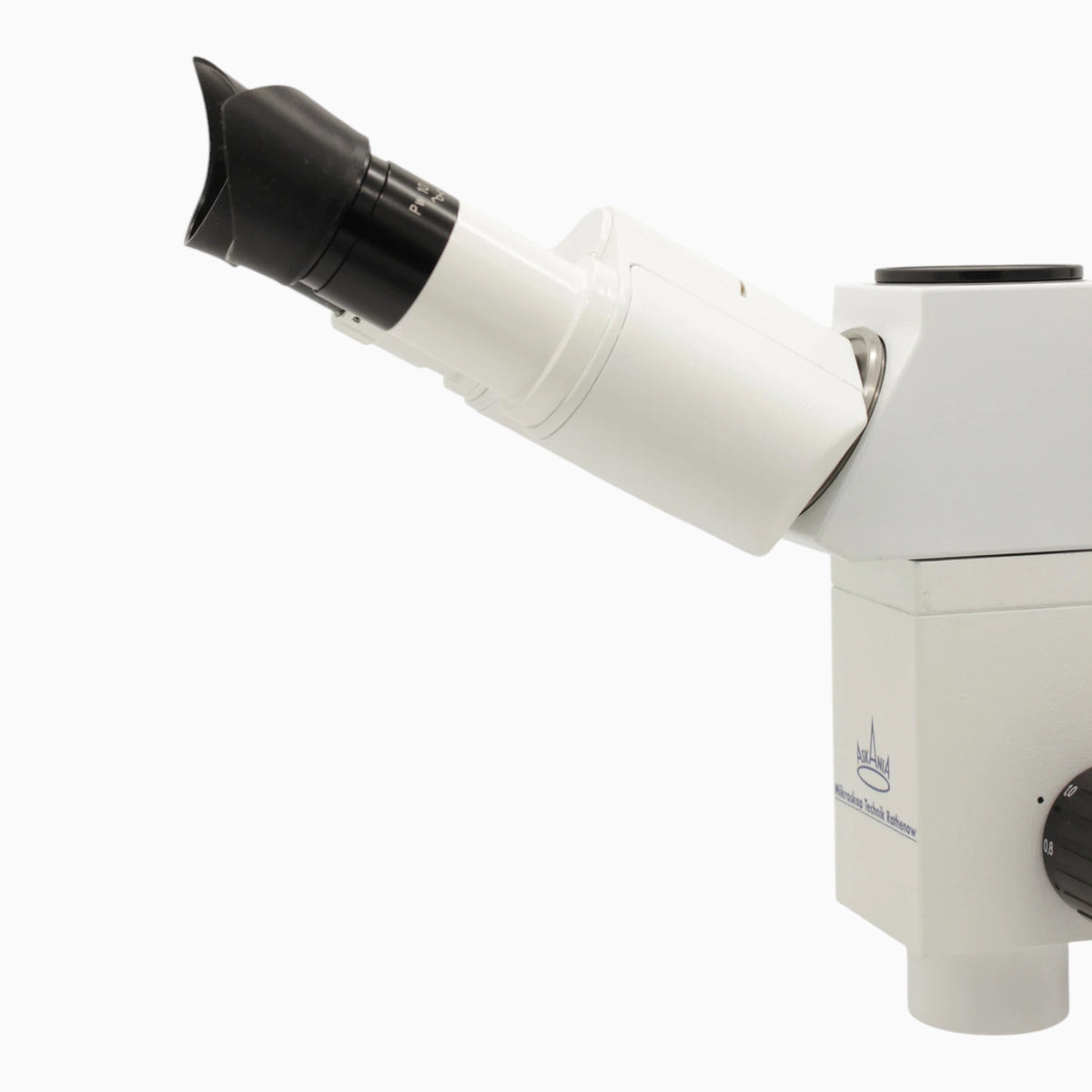

– Okularpaar GF-PW 10x/20 (Brillenträger geeignet, eines verstellbar)
– Augenmuscheln im Lieferumfang

– Mechanik & Stativ

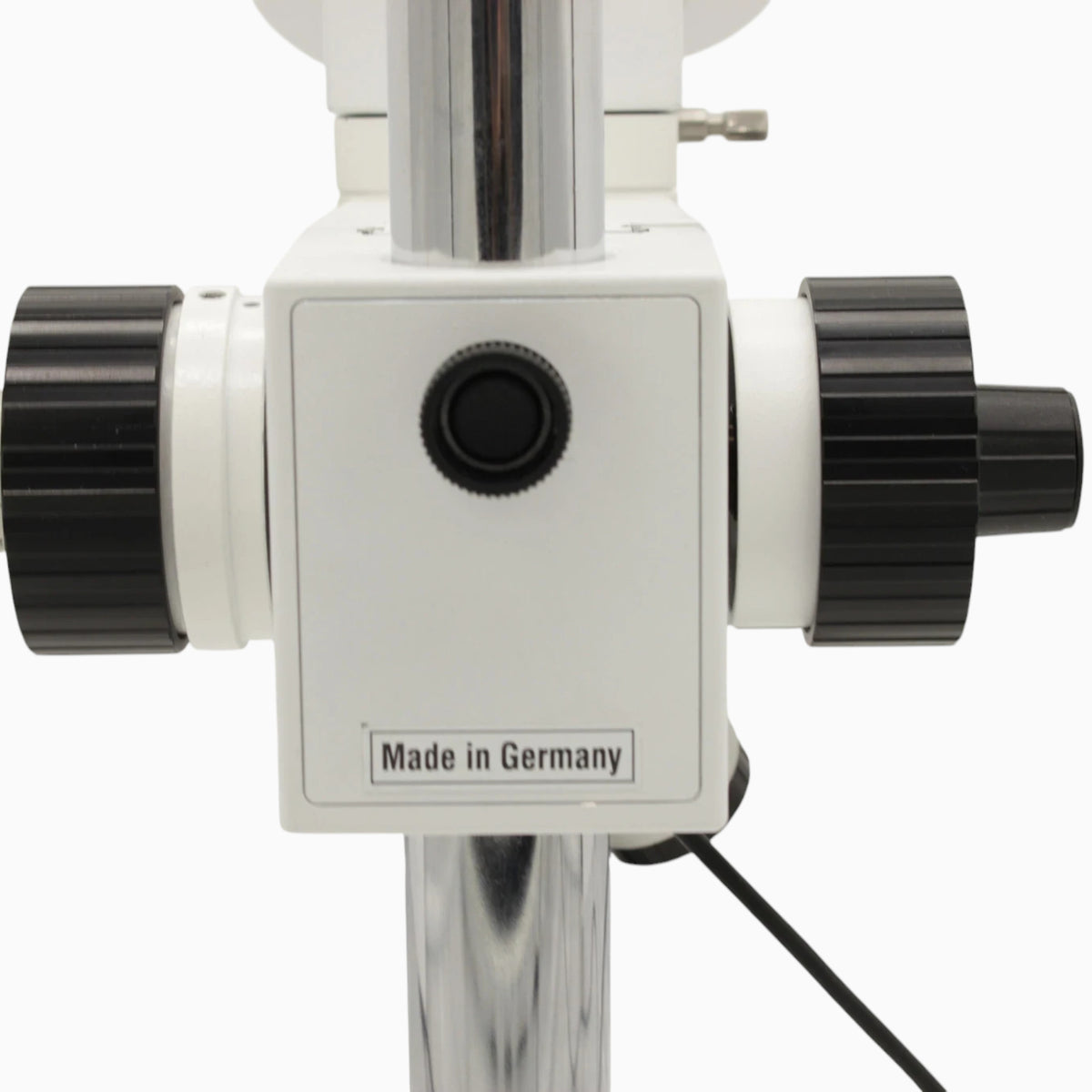

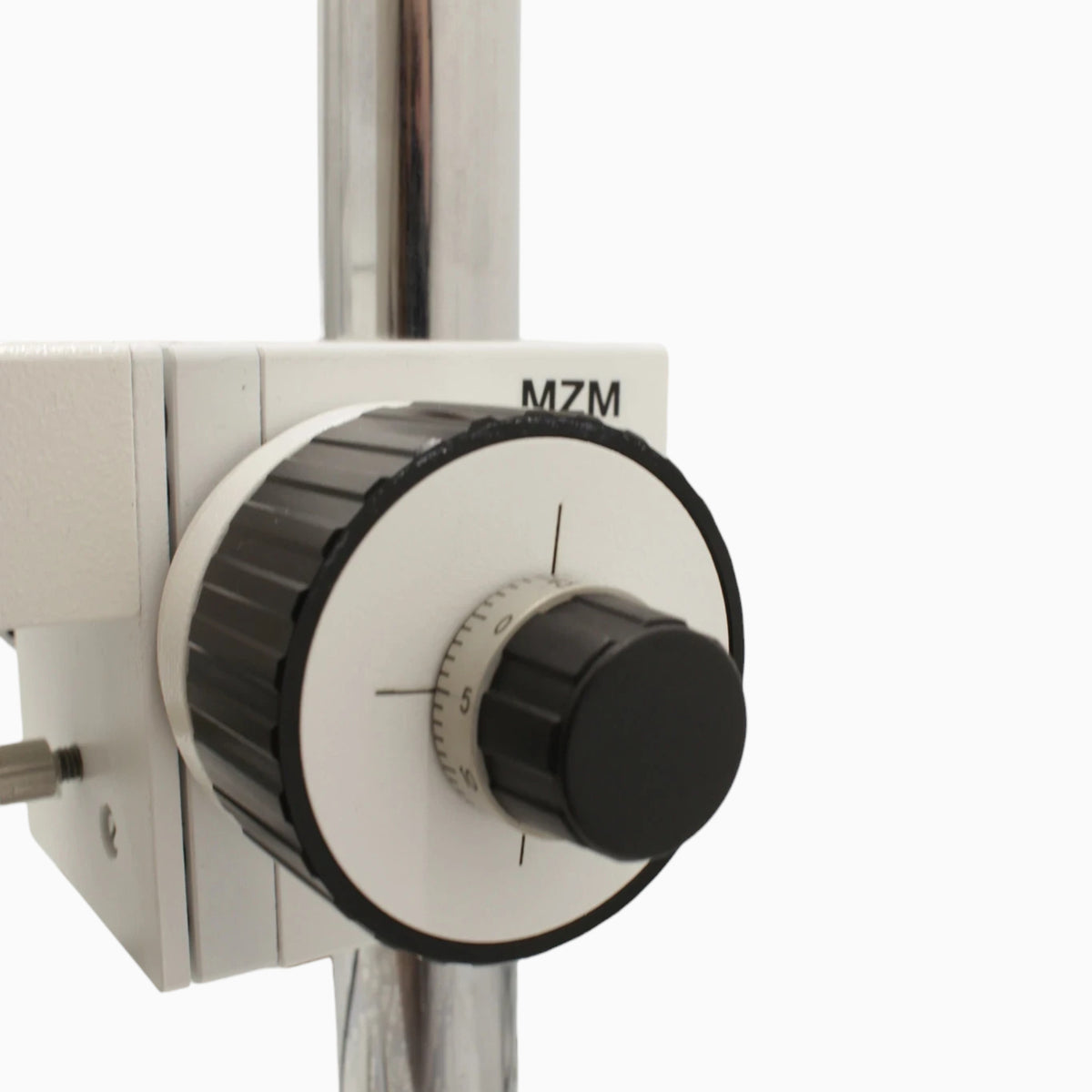

– Fokussiertrieb mit Kugelführung, 50 mm Hub
– Stativfuß A: 310 × 220 × 30 mm

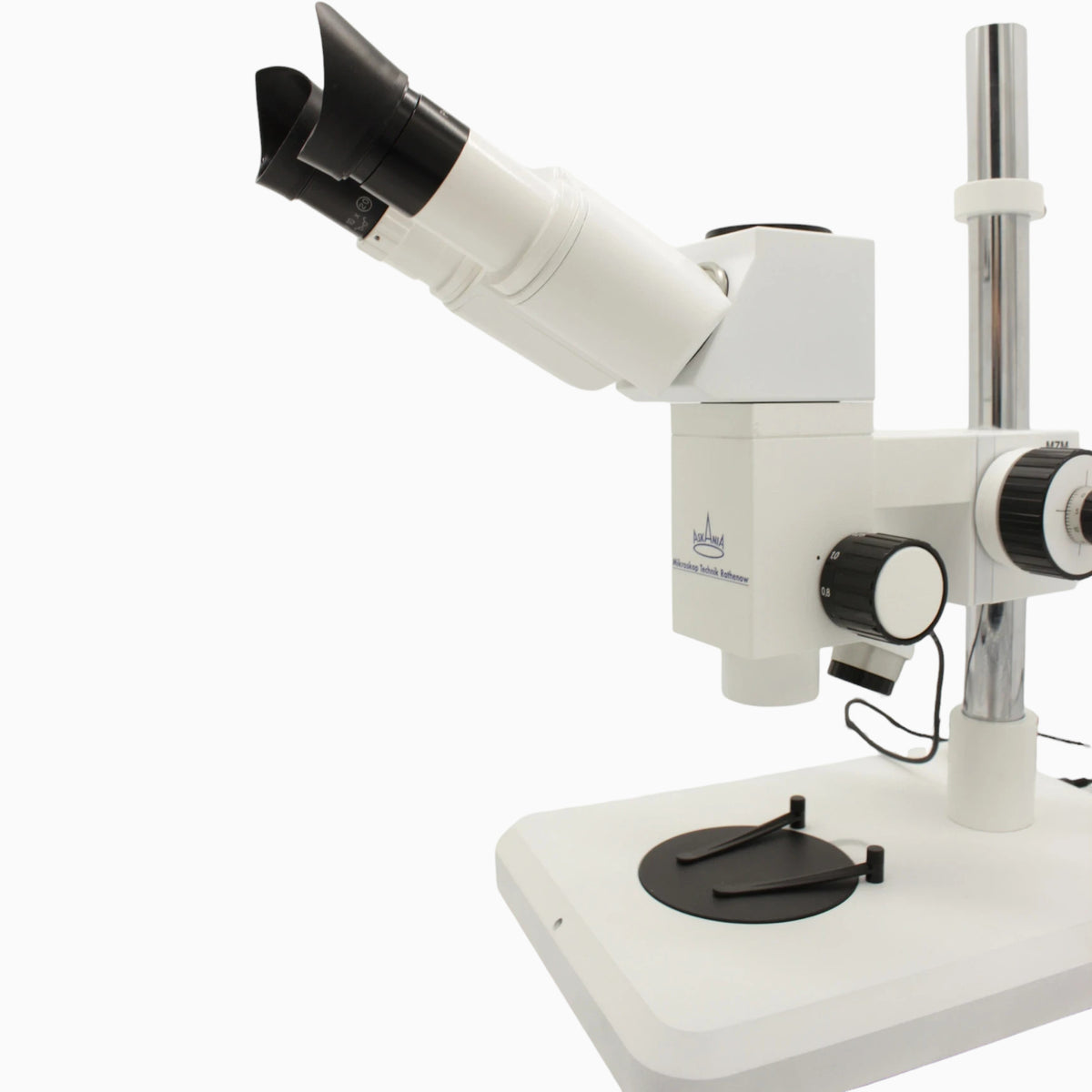

– Säule L = 367 mm für variable Arbeitshöhen

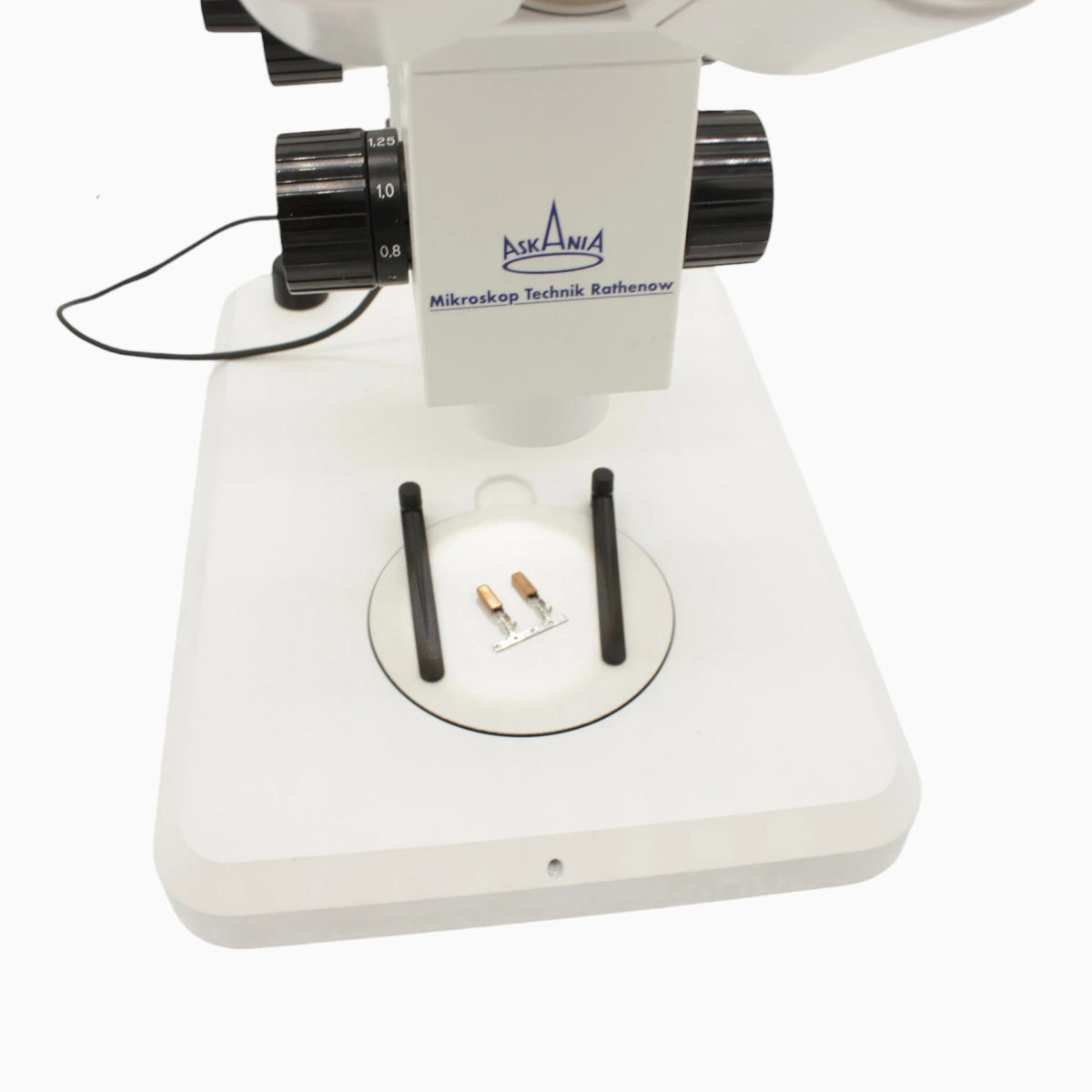

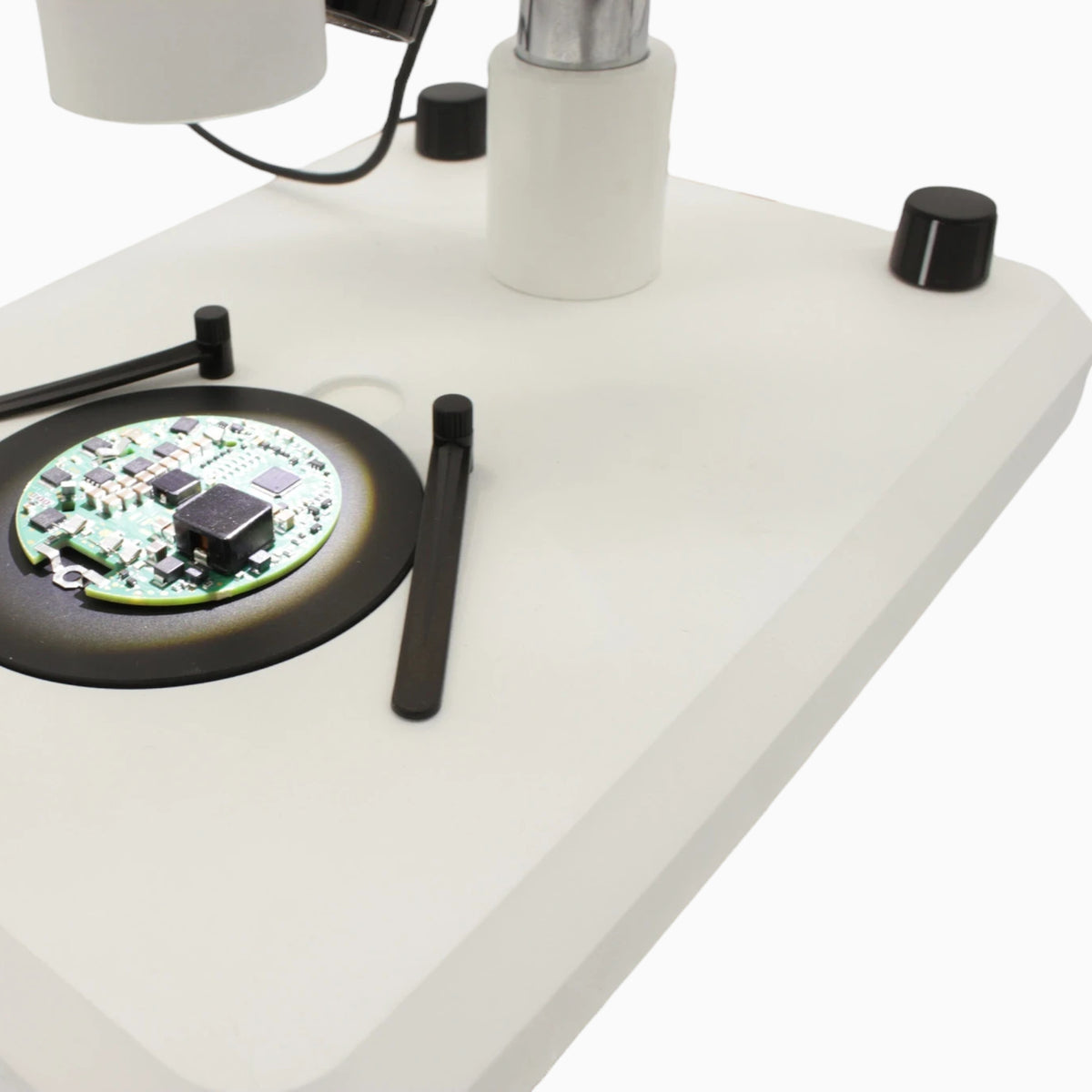

– Einlegeplatte Schwarz/Weiß Ø 94,5 mm

– Beleuchtung

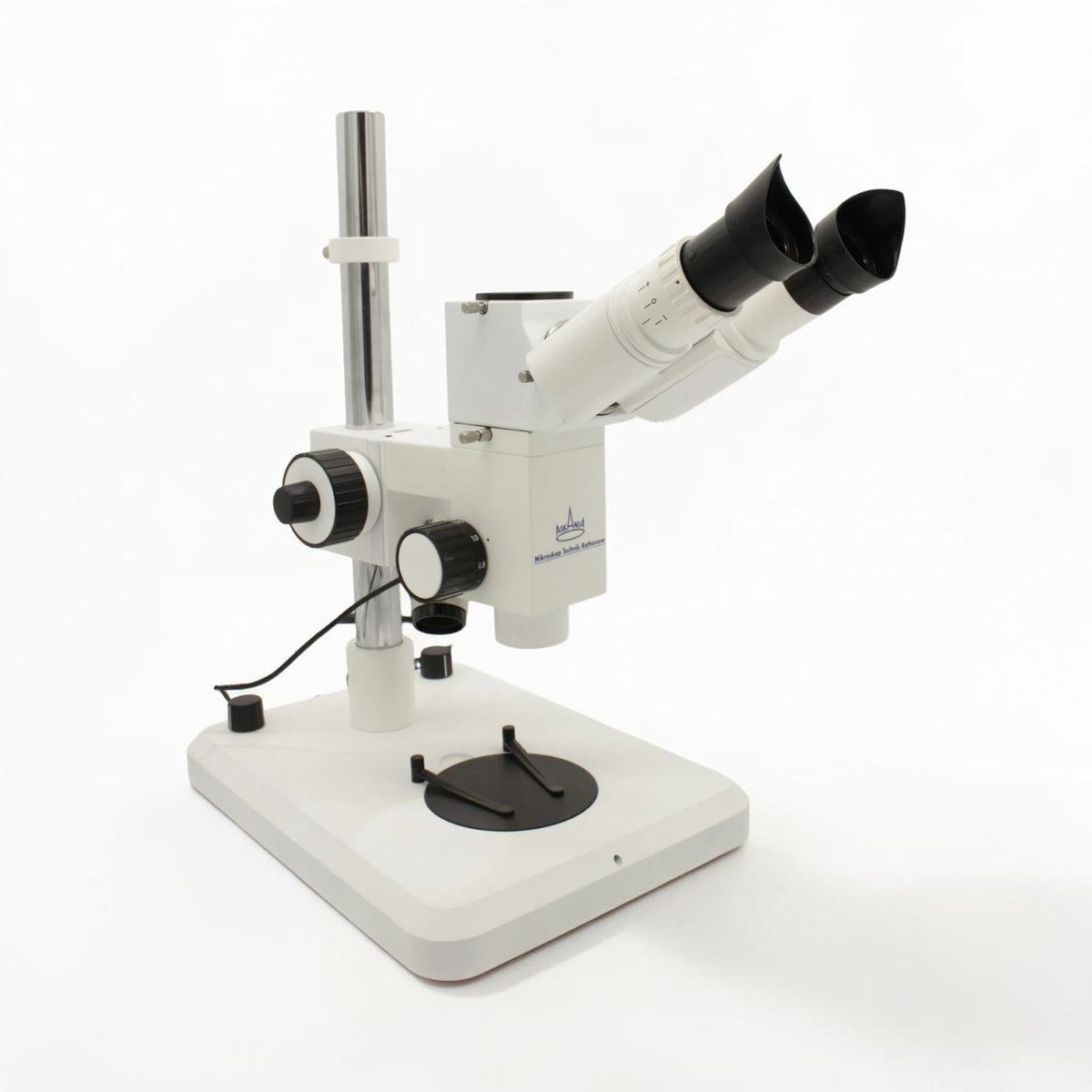

– Auflicht-Spotbeleuchtung 3W LED, fokussierbar
– Homogene Ausleuchtung kleiner bis mittlerer Objekte
– Modular erweiterbar um Ringlicht, Koaxiallicht, Durchlicht u. v. m.

– Einsatzgebiete
– Messtechnik, Qualitätskontrolle, Montage und Reparatur
– Mikropositionierung und Präparation
– Elektronik & Halbleiterinspektion
– Forschung, Lehre, didaktische Anwendungen
– Dokumentation über Kamerasysteme (TV/C-Mount/USB, optional)

– Lieferumfang
– Mikroskopkörper MZM
– Trinokular, Binokulartubus 30/120
– 2× Okulare GF-PW 10x/20 + Augenmuscheln
– Fokussiertrieb 50 mm
– Stativfuß A + Säule 367 mm
– LED Spot 3W, fokussierbar
– Schwarz/Weiß Einlegeplatte
– Schutzhaube
